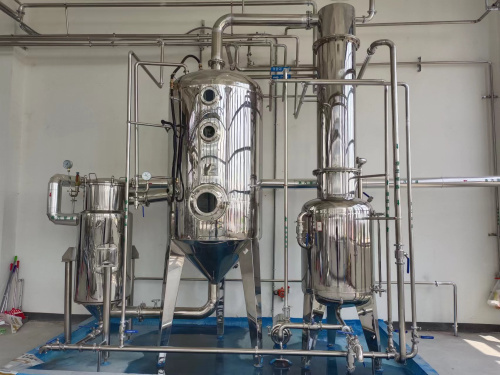

单效外循环浓缩器

用途及概述：

单效浓缩器适用于中药、西药、淀粉糖、食乳品等物料浓缩与工业有机溶剂（如酒精）的回收，适用于批量小、品种多的热敏性物料的低温真空浓缩。

结构：

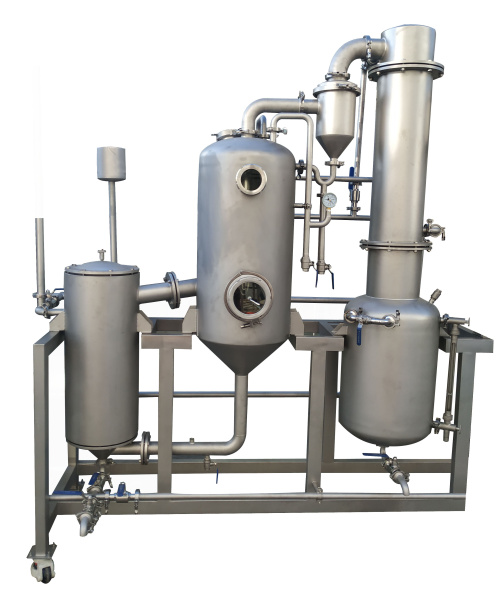

主要由一效加热器、一效分离器、汽水分离器、冷凝器、集液罐、真空及输送泵、电控制柜、阀门管路等系统组成。

工作原理：

蒸汽进入加热室的壳程，列管内料液受热后液面上升，从喷管喷入蒸发室，进行汽液分离，其料液从循环管回到加热室下部再加热，料液受热又喷入蒸发室形成循环。料液浓缩到工艺要求浓度的时候，经取样确定合格后由出料口出料。蒸发室蒸发出来的二次蒸汽经除沫器消除泡沫再经汽液分离器，部份料液返回蒸发室，其余二次蒸汽由冷凝器与冷却器冷却成液体后进入集液罐，不凝气体由真空泵抽出。

特点：

酒精回收：回收能力大，采用真空浓缩流程。比老型同类设备提高了5-10倍，降低能耗30%，具有投资小，回收效益高的特点。

浓缩液料：本设备采用外加热自然型循环式与真空负压蒸发方式，蒸发速度快，液料在全密封状态无泡沫浓缩，本设备浓缩出来的药液清洗方便(打开加热器的上下盖即可进行清洗)。本设备操作简单，占地面积小。加热器，蒸发器采用不锈钢保温结构，保温采用聚胺脂发泡，外表面磨砂亚光处理，浓缩器符合GMP医药标准。

主要技术参数表：

 常识提示：
烘箱只能烘干含有水分的物料，禁止烘干含有易燃易爆或者可燃可爆成分的物料，如含有酒精、硝酸、油脂类的物料……

安全注意事项

1、粉碎、制丸、胶囊填充、包装、混合设备等操作不当时容易发生伤手事故；

2、注意用电安全，严防电击、超负荷等原因引发火灾；

 3、烘箱设备，提取浓缩设备，粉碎设备、球型浓缩设备、夹层锅等所有设备全部出厂设备为常规（非防爆）设备，不得加工含有酒精等可燃可爆成分的物料！！！！！！

 4、设备本身不具备任何防爆作业功能，禁止进行烘干、提取、加工含酒精、硝酸等一切易燃易爆成份及以酒精（但不局限于酒精的一切易燃易爆物品）为溶剂做的一切物料的作业加工，禁止进行加工其他含易燃易爆物品及其它物质的作业，以免发生火灾、爆炸等安全事故，如违规操作造成的一切后果由操作责任方负责。

5、贵处如加工易燃易爆可燃可爆物品应按照防爆要求采购正规防爆设备，使用时应在正规防爆车间操作作业，设备安装及使用应接受当地特检部门备案监管，设备按时定期接受监管部门效验检测，作业应由正规带证作业人操作。

所有设备要按照公司提供的操作规程操作，定期检查维护保养，（材料如遇丢失请及时联系我公司免费提供，需提供设备的购买年限），使用方应建立完善的设备使用维护机制，确保有问题能及时处理及设备更好的维护保养。

安全无小事，设备安全问题使用方必须重视，再次感谢多谢您对我们工作的信任与支持。
