高效包衣机

一、产品特性：

1.滚筒采用符合GMP要求的不锈钢材料制造；滚筒内外表面打磨光亮，无死角、尖角、不积垢、易清洗、不会产生污染，开门处设有有机透明玻璃，包衣过程清晰可见。

2.包衣操作程序在密封状态下进行，进风经过初、中、过滤装置，净化空气洁净度符合10万级要求。

3.风机主机在空转中噪声声压不大于75db(A)，热风机、排风机在主机处产生的背景噪声声压不大于75db(A)。

4.排风装置有除尘集灰机构，对主机包衣滚筒工作区保持负压，外排气体符合GMP要求。

5.系统采用按键或PLC控制（订货时确认）。

二、设备的组成：

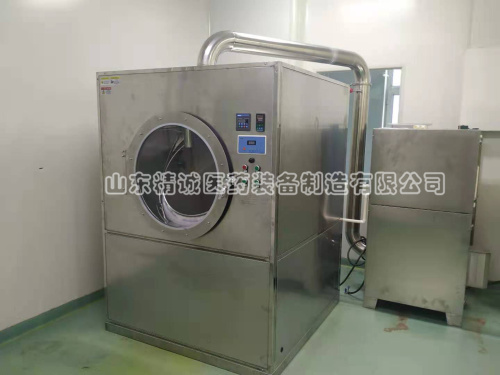

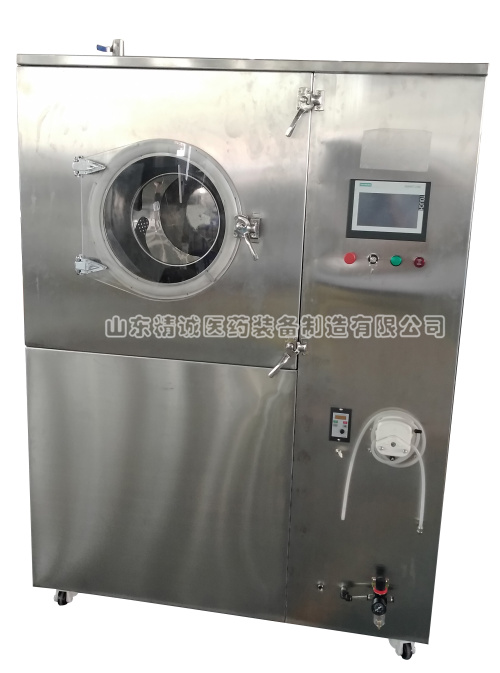

整机有：主机、热风机、排风机及喷雾系统、控制系统主要部分组成。

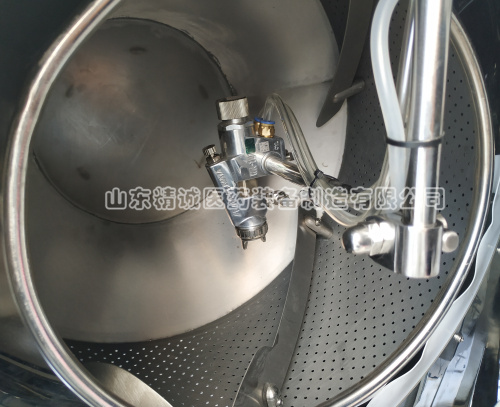

1.主机是包衣机的主要工作间，内有包衣滚筒，滚筒由不锈钢筛孔板组成，门上装有活动杆，杆端装有可调介质喷枪（10型单只喷枪、80型两只喷枪、150型三只喷枪），喷枪能自动顶针。滚筒的主传动系统为变频器控制的变频调速机，滚筒的两边设热风进风风道与排风风道，风道均安装初、中、过滤器，确保进入工作间的热风级别达到10万级以上。

2.热风机是主机的热源供应系统，主要由低噪声轴流风机、过滤器、不锈钢U型加热器等组成。主机所需的热风经热交换器将所需温度加热至80℃以上时由热风机强制送入包衣机的工作间供主机生产之用。

3.除尘排风机由离心通风机、集灰袋滤器、集灰抽屉等组成。主要是通过排风机的工作使包衣滚筒工作区形成负压状态，再经过无纺布袋装集灰后的废气排放，并使外排气体符合“GMP”之要求，期间除尘排风机的功率大于热风机的功率。

4.系统可编程序控制器（PLC）安装在包衣机的主机上部，是整套设备电器的控制系统。全程控制、设定、显示整套机组的工作状态。

三、技术参数：

高效包衣机操作规程：

一、 设备的安装：

（一）、安装准备工作：

1.设备在安装前应仔细阅读说明书。

2.安装前应对设备机件进行清洗去污。

3.安装设备的地面应平整、需有一定的承载和尽可能防震。

4.应使用水平仪进行纵、横方向反复测量调整底脚、地脚螺栓，使主机、热风机、排风机保持水平，并使每个地脚均匀受力。

（二）、主要设备的安装要求：

1.主机的后侧离墙至少0.7m-1.2m、两侧离墙1-1.2m位置，便于操作通行及其他作业。

2.右侧应为热风间，该间应装有空气过滤器的窗户与外界相通，热风机应离墙至少0.8m-1.2m。

3.送风机、排风机间应离开主机房，不能与主机同室。

4.热风机与主机不能相距太远，以防热能消耗。建议主机和热风机间距在1.5-2.0m之间，用方、圆形接管按尺寸配作、接管处应加垫圈，热风机的过滤器取出口应与墙面保持0.8m距离，以便换过滤器。

5.排风管用方、圆管接洽并加垫圈，排风机与管道之间应设有软接一个，以免排风机的振动损坏管道及主机。排风机要高于主机安装位置，排风机必须不受雨淋、受潮和水浸及其他腐蚀，以防排风机损坏和电机故障。

6.压缩空气的连接应将净化的气源接到包衣机的工作室右侧壁上，分配两个接头。

7.电源安装：因为包衣机的主要工作间要防爆，室内电源系统须设地下管路（管槽），用管道引线配置到相应的位置上，总电源引线为三相四线、电流50A（建议在主机右侧）配防爆总开关一把。

二、使用说明：

1.开机前做好主机、辅机的清洗、清洁工作，先用常用水后用纯水，按固体制剂工艺要求处理。接通电源开启前把机器检查一遍，有无异常情况，尤其要检查有无漏电现象。

2.试运行（按钮进入手动状态），依次分别按主机、热风、排风机进行空载运行，检查有无异常。

3.配置包衣溶液处方：

①按各自的包衣配方进行溶剂操作。先把计算量的溶液装入料桶（选配）内，开启搅拌泵，再把包衣剂适量地逐步加入料桶搅拌，须持续45分钟直到包衣剂完全溶解为宜。

②调整喷枪待用：喷枪喷液要求雾化状态，喷出的液雾成微弧形为宜。根据片芯干燥情况控制喷液量的多少。包衣操作过程中不能出现相互粘片现象。片芯滚动到下端应不粘片为宜。

4.包衣机工作状态：

①主机正常工作状态为负压，由送风机和排风机的风门控制。

②排风温度控制在80℃，片芯实际温度45-50℃进行包衣。

③主机预热4-6 r/min，正常喷浆15 r/min左右。

④包衣过程中常出现片芯温度不够、喷液量大或喷枪不喷液，这时须控制液量，用硬物轻压喷枪嘴心。

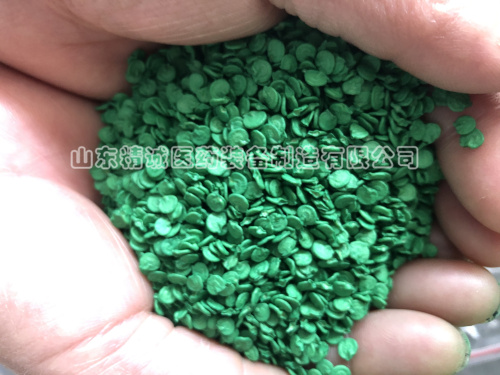

⑤包衣效果判断，片芯要形成一层膜，不能有花片等，要均匀颜色一致。

⑥出料要安装好出口，主机低速运转出片。

⑦每锅包衣时间在2小时30分钟至3小时左右（时间与包衣品种和经验关系较大）。

⑧BG系列各型最多装片量每次：10型10kg，80型80kg，150型150kg

⑨包衣过程中如果停电，可将药片用手工取出并凉开，待下次再包。

5.包衣剂用量：

① 胃溶型片剂包衣用量为片芯的2-3％

② 肠溶型片剂包衣用量为片芯的5-8%

③ 深颜色的中药类为3-5%

其具体用量要视包衣颜色的深浅、类型和片剂大小等关系因素而决定。

三、系统操作：

1.将需包衣的片芯倒入滚筒内关上操作门。

2.打开电源主开关，此时触摸屏亮、显示画面。

3.设定加热温度（80℃）

4.打开排风机、启动变频器、主机包衣滚筒设定值运转。

5.打开加热，此时加热系统开始工作。（注意：送风机开后方能启动加热）

6.加热温度达到设定值后，启动喷枪喷雾。（该喷枪由独立的两路压缩空气控制，控制气、雾化气，控制气控制枪的开关，雾化气除雾化包衣介质外，还可以对雾化扇形角度进行调节，在使用时根据需要可适当调节后固定）。

7.工作中可打开照明开关，观察雾化角度与效果。

8.启动喷枪应同时启动引风机，并注意温度显示，适当调节引风机风门，以防止引风量过大，使工作室热空气降低而影响效果。

9.该型设备包衣工作时间每次量约为2.5-3小时，在此间内应注意观察包衣效果（具体根据操作中控制）。

10.振动机在工作中不须经常开动，一般在收粉前和关机前使用即可。

11.药片工作完成后，关闭送料系统、气压系统、加热系统，将主机启动设定为反转，此时，成品片芯根据包衣滚筒的轨迹缓缓卸出经快接口装入容器内，使筒内没有药片，最后关闭送风机停止传动。

12.操作结束后，全系统出料，关闭送风机进行工作室清理，结束后，关闭照明，恢复主画面，此时。关闭钥匙开关、切断电源。

13.打开排风上门板，卸下回收布袋进行清理，再打扫工作室粉料，完工后装上布袋、关闭门板。
